基于LoRa無線通訊技術構建的中央空調風機盤管、地暖智能化無線控制網絡，適用于辦公樓、酒店、商場等公共建筑新建或改造節能控制工程，具有遠距離通訊、抗干擾能力強、系統穩定的特點。海思LoRa無線溫控器、 LoRa無線網關及無線橋接器構成完整的無線控制網絡，安裝方便，施工極為便捷。
一、LoRa無線技術概述
中央空調系統末端風機盤管智能化節能運行已經成為行業的發展趨勢，實現風機盤管智能化運行需要強大的通訊技術支持。
LoRa無線通訊技術是近年出現的一種新型無線通訊技術。該技術采購無線擴頻通訊技術，高達-148dB的信號接收靈敏度，433/470/868/915MHz工作頻段極強的穿透及繞射能力，從而極大的提升了信號傳輸距離，無障礙傳輸距離可達5~10km，LoRa無線信號在建筑內穿透力極強。同時，LoRa無線技術具有容錯機制，提升了信號傳輸?shù)目煽啃约翱垢蓴_能力。因此，LoRa無線技術非常適合于作為中央空調末端風機盤管控制器的無線通訊技術這類應用。
二、海思LoRa無線溫控器介紹
海思長期從事智能樓宇、高鐵、軌道交通、智能家居、船舶控制等行業智能化設備創新、研發與生產，秉承精品制造理念，努力為市場提供高品質的智能化產品。
海思iTC802系列LoRa無線溫控器，采用LoRa無線通訊模塊，天線內置，以ARM處理器作為系統的核心，模塊化電源為系統營造強勁的動力與穩定的工作環境。優質輸出繼電器，極大改善了產品的使用壽命及無故障運行時間。寬視角大屏幕液晶顯示技術，及觸控式按鍵操作與音效，提升了用戶體驗。
海思iGate 2000型LoRa無線網關，是海思自主研發、專業用于海思iTC802系列LoRa溫控器數據采集與控制的智能網關產品。
每臺LoRa無線網關以星形架構管理著現場數十臺LoRa溫控器組成的子網，并通過局域網與監控中心服務器之間通訊。
四、LoRa無線橋接器應用
大型公共建筑中往往結構復雜，無線通訊信號難以覆蓋到每個角落。在保障系統性能可靠、穩定的前提下，為降低系統建設成本，選用LoRa無線橋接器作為L(zhǎng)oRa網關通訊信號的延伸是極有必要的。從而使每臺LoRa網關可以管理更大范圍的子系統內的溫控器。

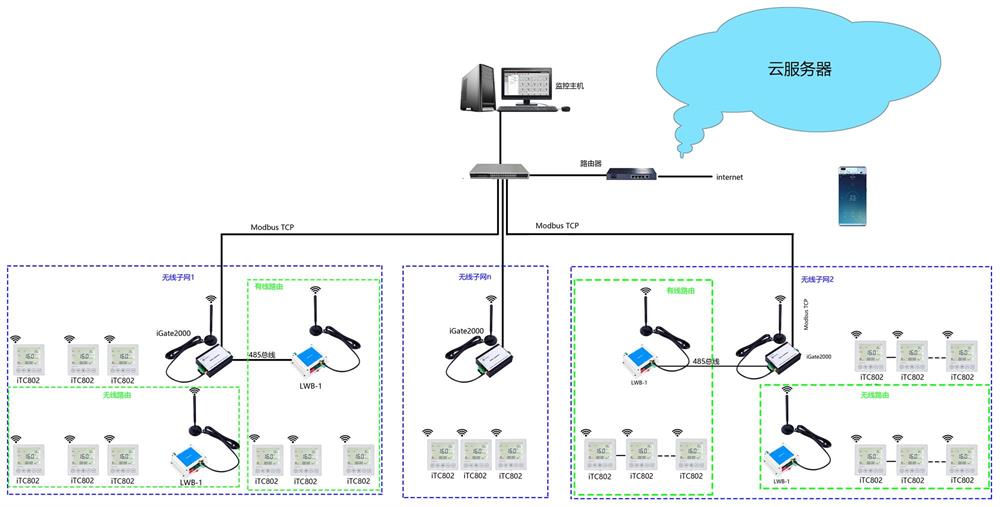

五、無線溫控器組網結構圖：
海思LoRa無線通訊技術采用綜合用保障技術，包括LoRa網關信號覆蓋、無線橋接器信號延伸及溫控器自身路由功能，極大地提升了整個系統的可靠性及穩定性，同時降低了系統建設成本。
系統組網有二種方案
（一）網關與溫控器直聯型（星形連接）
星型連接的優勢是數據通訊效率較高，但需要的網關數量較多，以確保無線信號覆蓋。
（二）無線橋接器擴展型
在大型公共建筑的項目應用中，為降低系統建筑成本，可選用無線橋接器作為L(zhǎng)oRa網關無線信號路由器，將更遠距離的溫控器接入LoRa網關，從而減少LoRa網關的數量。
海思LWB-1型LoRa無線橋接器具有與LoRa網關相同的無線信號傳輸距離及溫控器接入數量，因而可大幅擴展LoRa網關子網的覆蓋范圍。
LoRa無線橋接器與LoRa網關通信方式有二種
1、LoRa無線通訊連接。
優點：LoRa無線橋接器與LoRa網關之間無需布設通訊線，施工更便捷
缺點：LoRa網關訪問橋接器所帶的溫控器數據通訊效率較低。
2、LoRa無線橋接器與LoRa網關通過485總線連接。
優點：LoRa網關訪問橋接器所帶的溫控器數據通訊效率較高；
缺點：LoRa無線橋接器與LoRa網關需要布設485總線。
